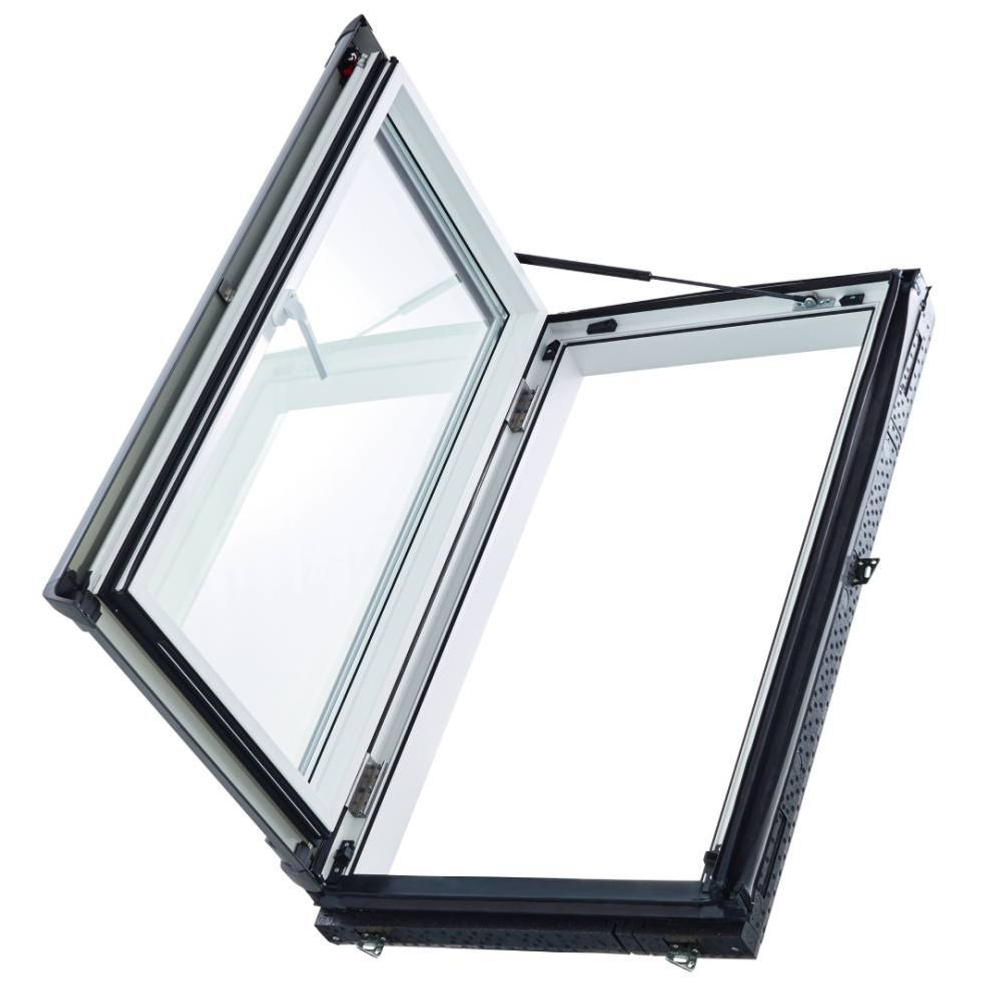

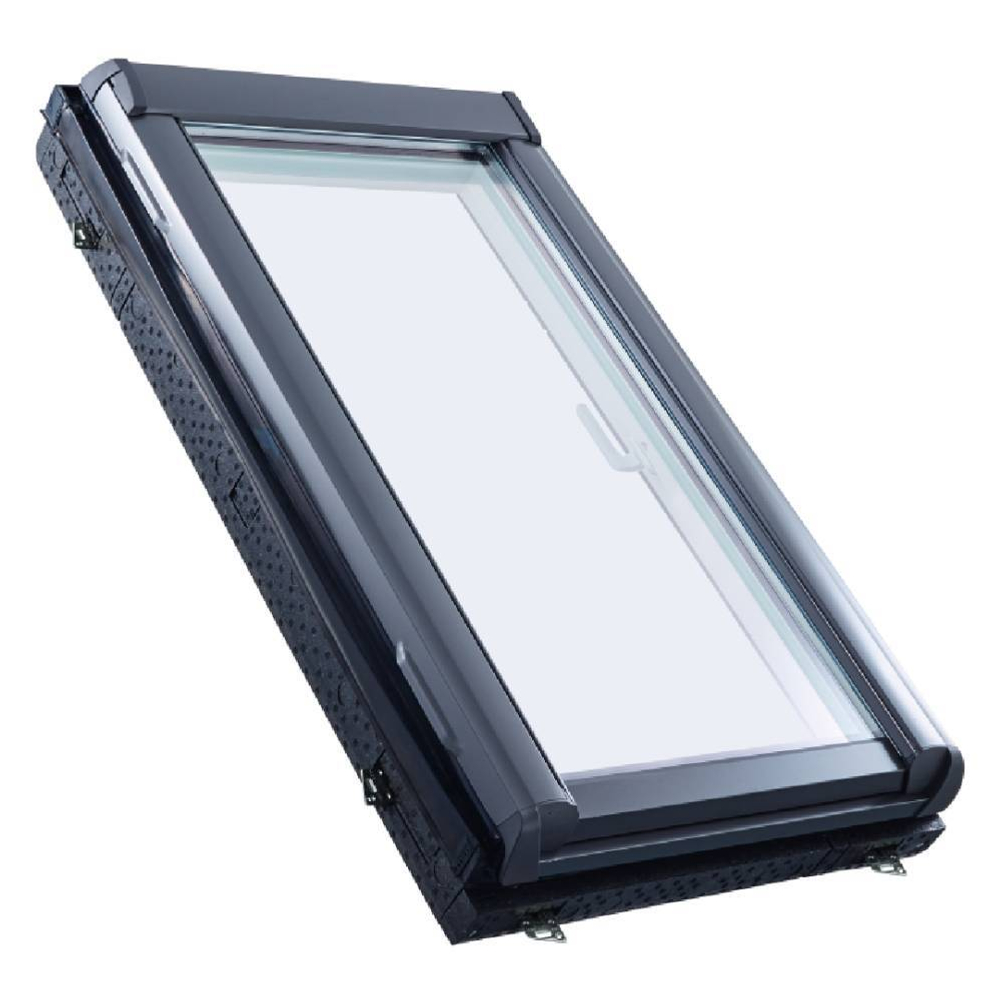

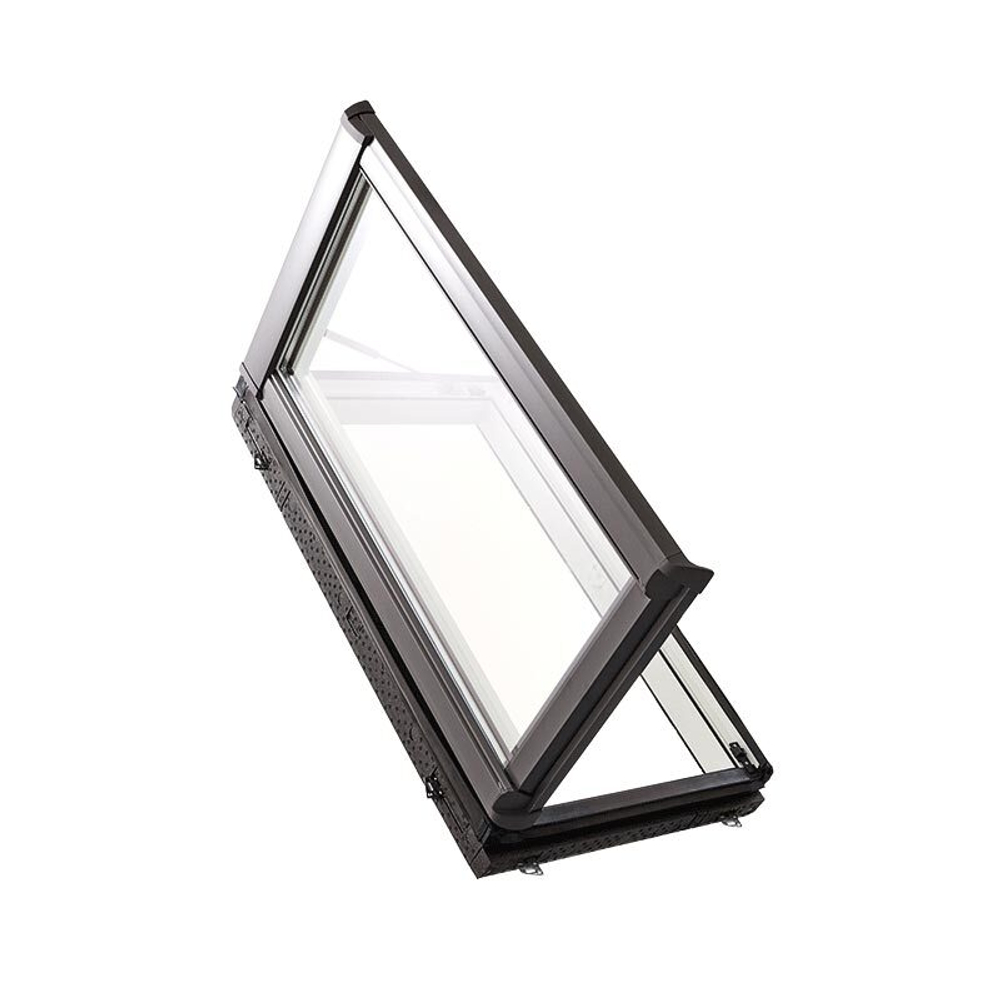

Эксплуатационный выход Designo R3 K2D обеспечивает функциональный доступ на крышу, сохраняет комфортный климат внутри мансарды, не портит интерьер помещения.
Створку люка Designo R3 K2D для проветривания можно полностью открыть или установить в одно из 2-х положений микровентиляции.
Влагостойкие мансардные люки Designo R3 K2D очень прочные, долговечные и не требует специального ухода. Многокамерный ПВХ-профиль позволяет создать комфортный микроклимат в помещении без лишней потери внутреннего тепла. Люк из пластика можно установить в помещении с избыточной влажностью, например, кухне, ванной комнате, бассейне, зимнем саду.
По запросу стандартный белый люк можно заламинировать под ценные породы дерева.
| Угол установки | 20–60° рекомендуемый, 20–79° допустимый |
| Рекомендуемая высота установки | 90–120 см от уровня пола |
| Тип установки | на стропила, на обрешетку |
| Материал рамы и створки | многокамерный профиль из 100 % ПВХ пластика, усиленный стекловолокном и стальной арматурой |
| Область применения | помещения с нормальной и избыточной влажностью: 40–75% |
| Применение по назначению | выход на крышу, освещение и вентиляция мансарды |
| Ось поворота створки | правая: петли справа |
| Угол поворота створки | 0–90° рабочее положение |
| Способ открывания | многофункциональная ручка слева |
| Материал и цвет ручки | алюминиевая, белый лак (RAL 9016) |
| Термопояс Thermo-Block WD | установлен (вспененный полипропилен) |
| Пароизоляционный фартук | установлен (мембрана шириной 60 мм) |
| Защита от воды WasserStop | установлена (EPDM резина) |
| Контуры уплотнения на створке | EPDM резина:2 (трубчатый) |
| Контуры уплотнения на раме | EPDM резина:1 (лепестковый) |
| Монтажные уголки | установлены (перфорированные, оцинкованная сталь) |
| Стандартный цвет | белый, глянцевый (RAL 9016) |
| Вентиляция | щелевая |
| Микровентиляция | 2 режима на ручке |
| Класс безопасности | 5 (950 мм) |
| Статическая нагрузка на створку | 350 Н |
| Реакция на огонь | B—s3,d0 |
| Пожаростойкость | Broof(t1) |
| Водонепроницаемость | E 1200 |
| Класс сопротивления ветровой нагрузке | B3 |
| Механизм запирания | конструкция ручки: замок паз-гребень |
| Материал внешней облицовки | алюминий |
| Цвет внешней облицовки | «антрацитовый металлик» (DB R703) |
| Страна производства | Польша |
